LED満空表示灯PiCoLo

PiCoLo

製品情報

屋外対応のフルドットLED満空表示灯です。
立体駐車場などに使用する複合満空灯や案内看板に組み込んでエリア・階層ごとの満空表示に使用します。ドライバーに対して駐車場の所在やリアルタイムで空車状況を知らせます。
満/空/混/閉だけでなく記号や矢印などの表示も可能なLEDサイネージとしても活用いただけます。
接点信号による切替に対応しています。

※使用するには筐体への組込・結線が必要です。
※表示切替は無電圧接点よる。
※最大8番組まで登録可能。
※表示内容は製造時に書き込みを行います。出荷後の変更は承れませんのでご了承ください。

取扱説明書のご請求
無料見積・お問い合わせ

製品詳細

　　　　 　　　　 　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　
製品画像 PiCoLo160 PiCoLo240
品名 PiCoLo160 PiCoLo240
型番 HG24-P5-3232-S HG24-P5-4848-S
仕様 160角 RGB 片面 単体型モジュール 240角 RGB 片面 単体型モジュール
サイズ W220×H160×D70 W300×H240×D70
主材 アルミ 塗装(黒) アルミ 塗装(黒)
構造 保護等級IP43 保護等級IP43
質量 本体 約1.2kg 本体 約2kg
設置環境 屋外・屋内・看板筐体及び壁面 屋外・屋内・看板筐体及び壁面
表示画面 LED発光 【片面表示】 LED発光 【片面表示】
画面サイズ W160mm x H160mm W240mm x H240mm
LEDモジュール RGB　(SMD 3 in 1) RGB　(SMD 3 in 1)
ピクセルピッチ 5mm　W32×H32ピクセル 5mm　W48×H48ピクセル
輝度 通常 8500 / 減光 1450 Nit(cd/㎡) 通常 8500 / 減光 1450 Nit(cd/㎡)
最適視認 角度： 80° / 距離： 5～30m 角度： 80° / 距離： 5～30m
リフレッシュレート 1920Hz 1920Hz
消費電力 8～25W(最大35W) 8～25W(最大50W)
電源入力 AC100V 50/60Hz 　0.75A AC100V 50/60Hz 　0.75A
動作環境 温度 -25℃～65℃　　　湿度 10%～90%　(結露なし)　 温度 -25℃～65℃　　　湿度 10%～90%　(結露なし)　
表示操作 無電圧接点(ドライ接点)切替 無電圧接点(ドライ接点)切替

PiCoLoの特長

使用イメージ

  • 総合満空灯

    総合満空灯として

  • 天吊り満空サイン

    天吊り満空サインとして

  • フルドット満空表示器PiCoLo使用例

    案内看板として

  • フルドット満空表示器PiCoLo使用例

    突出型満空サインとして

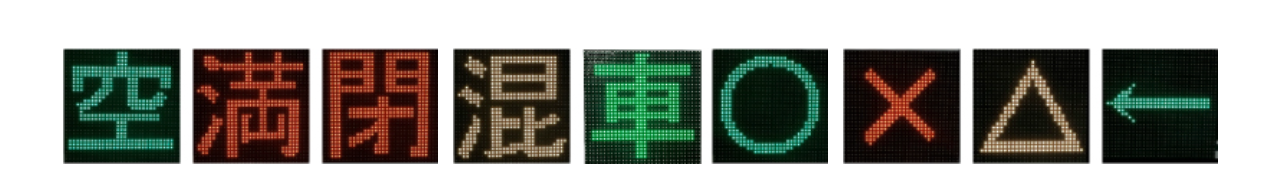

表示サンプル

LEDフルドット満空表示灯PiCoLo表示サンプル

フルドットのため様々な文字やアイコンを表示できます。

※PiCoLoの標準表示パターン(初期設定)では、
「空」「満」「閉」「混」「○」「✕」「無地」「△」の8番組となります。
その他の表示は別途ご相談ください。

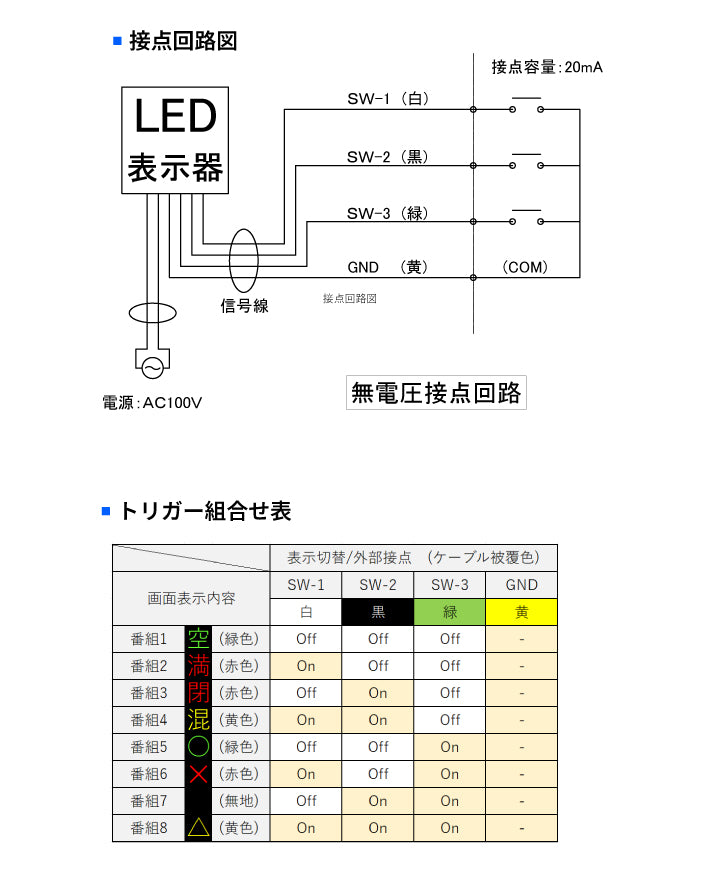

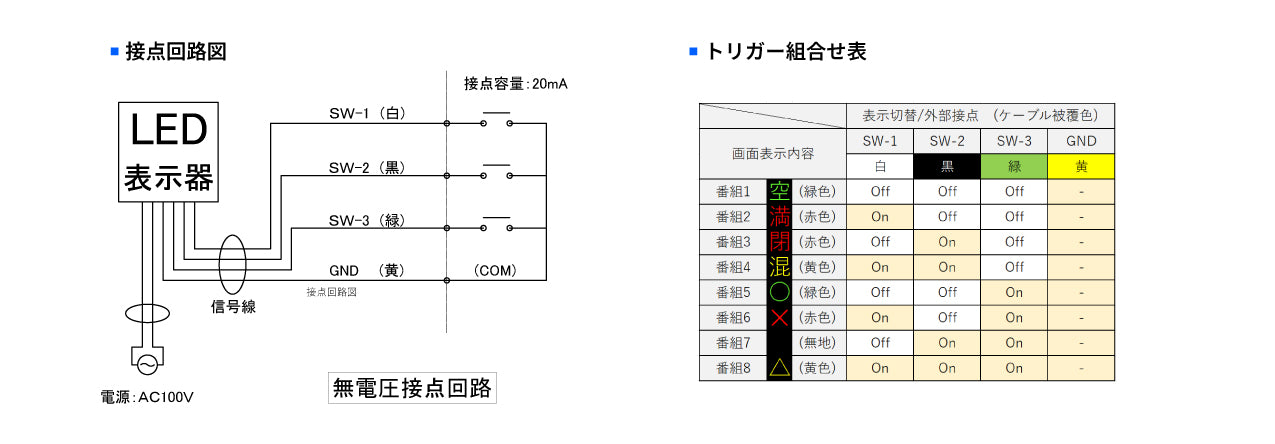

配線回路

PiCoLo使用事例

  • フルドット満空表示灯PiCoLo使用例

    階層別満空表示

    立体駐車場の総合満空灯として階層別の満空表示を行っています。

  • 満空表示灯PiCoLo使用例

    エリア別満空表示

    入口の料金案内看板に組込み、駐車エリア別の満空表示を行っています。

  • LEDフルドット満空表示灯PiCoLo使用例(エリア別満空)

    駐車場別満空表示

    平面駐車場と立体駐車場の分岐点に設置し、それぞれの利用状況を表示しています。
