Exit Lights/Exit Alarm System 出庫注意灯・出庫警報システム

駐車場出入口の事故防止

出庫警報システムとは、車両出入口に車両検知センサを設置し、出庫時に回転灯や出庫注意灯などの出庫注意看板を動作させることで、警報ブザーと光で注意喚起を行う車両出庫注意喚起システムです。
歩道や車路に面している駐車場や工事現場などの車両出入口では、出庫警報システムが欠かせません。

出入口幅、通過する主な車種などによって設置するシステムのタイプが異なります。

センサーをお持ちの方
センサーをお持ちでない方

出庫注意灯

センサーをお持ちの方

出庫警報システムのセンサーをお持ちの方は、出庫注意灯の単体販売が可能です。
コンパクトタイプやデジタルサイネージタイプなど様々取り揃えておりますので、駐車場に合わせてご提案します。価格についてのお問い合わせついては各製品ページから承ります。

出庫注意灯ST-02

車両が施設や駐車場から道路へ出る際に稼働して、歩行者や他の車両へ音や光で注意喚起を行うサインです。従来製品より広い通気口と底穴の排水効果により、湿気・雨水対策をしています。表記内容や仕様はカスタム可能です。文字点滅やブザー・回転灯の有無などご相談下さい。ランプ種類：回転灯文字点灯/点滅：あり(点滅停止可)ブザー鳴動：ありブザー音量調整：ボリューム調整対応/ON・OFF切換対応

出庫注意灯MINI

コンパクトタイプの出庫注意灯です。車両が施設や駐車場から道路へ出る際に稼働して、歩行者や他の車両へ音や光で注意喚起を行います。文字面板の表記内容はカスタム可能です。※文字面板の点灯、点滅はしませんランプ種類：点滅灯※回転なし文字点灯/点滅：なしブザー鳴動：ありブザー音量調整：非対応

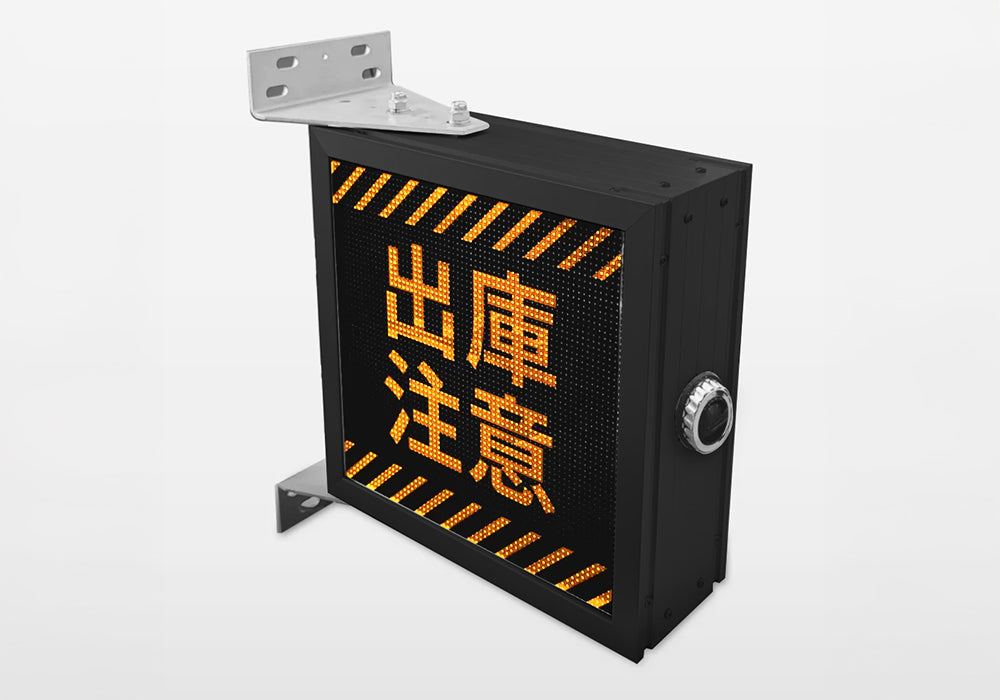

出庫注意灯フルLED

全面LEDディスプレイタイプの出庫注意灯です。車両が施設や駐車場から道路へ出る際に稼働して、歩行者や他の車両へ音や光で注意喚起を行います。注意喚起用のコンテンツを複数ご用意しております。ランプ・回転灯：なし文字点灯/点滅：フルLEDディスプレイによる映像表示ブザー鳴動：ありブザー音量調整：ボリューム調整対応/ON・OFF切換対応

出庫警報システム

センサーをお持ちでない方

出庫警報システムは車両検知センサーと出庫注意灯を連動させて注意喚起を行うシステムです。設置場所と出入口幅によって設置するシステムが異なります。設置環境に合わせてお選びください。

01屋外に設置する

【出入口幅30m以下】屋外両側設置型

屋外駐車場や工場の出入り口に設置することで、車両出庫時に出庫注意灯で注意喚起を行うシステムです。大型車両が多い現場に適しています。出入口幅30ｍまで対応可能です。 ■動作センサーを２組使用し、センサーが検知する順番（ゾーン１→ゾーン２) で対象物の移動方向を判別します。ゾーン１→ゾーン２を車両が通過：ブザー・回転灯が稼働 ※コントローラは有線接続のため電源が必要になります。

【出入口幅6m以下】屋外片側設置型（2車線用）

ループコイル工事のいらないマイクロ波FMCWセンサーを使用する省施工なタイプです。駐車場や事務所の出入口の車路片側にポールを立てて車両検知センサーを設置し、車両出庫時に出庫注意灯で注意喚起を行うシステムです。 1車線用で出入口幅6mまで対応可能です。※コントローラは有線接続のため電源が必要になります。 ■動作ゾーン1→ゾーン2を車両が通過：出庫注意灯が稼働センサー2台の検知順をコントローラーで認識し、車両が出場する場合のみ注意喚起を行います。

【出入口幅3m以下】屋外片側設置型（1車線用）

センサーに向かって進む車両を認識し、車両が出場する場合のみ注意喚起を行います。出庫時の走行車線が限定されている場所や、出入口幅が狭い物件に適しています。ループコイル工事のいらないマイクロ波FMCWセンサーを使用するため省施工。1車線用で出入口幅3mまで対応可能です。方向判別※とオフディレータイマを内蔵し、コントローラ不要の省施工なシステム構成です。（方向判別※一方向のみ。センサーに近寄る方向のみ検知し、センサーから離れる方向は検知しません。） ■動作検知ゾーンに車両が侵入すると出庫注意灯の動作開始　→車両が検知ゾーン内にある間は出庫注意灯の動作継続　→ 設定したオフディレー時間経過後に出庫注意灯の動作終了

【出入口幅3m以下】屋外片側設置型（1車線用）センサー一体型

センサーに向かって進む車両を認識し、車両が出場する場合のみ注意喚起を行います。センサーと出庫注意灯が一体型のタイプで省施工。コンセント1つで稼働するため、配線不要・短工期で使用可能。臨時駐車場、建設現場、工事現場など仮設の現場などでご利用頂きやすいシステムです。出入口幅3mまで対応可能です。方向判別※とオフディレータイマを内蔵し、コントローラ不要の省施工なシステム構成です。（方向判別※一方向のみ。センサーに近寄る方向のみ検知し、センサーから離れる方向は検知しません。） ■動作検知ゾーンに車両が侵入すると出庫注意灯の動作開始　→車両が検知ゾーン内にある間は出庫注意灯の動作継続　→設定したオフディレー時間経過後に出庫注意灯の動作終了

【出入口幅15m以下】屋外両側設置型（片側電池式）

屋外駐車場や工場の出入り口に設置することで、車両出庫時に出庫注意灯で注意喚起を行うシステムです。大型車両が多い現場に適しています。車路の左右に取り付けて車両の通過を検知する赤外線ビームセンサーで車両得を検知します。投光器を電池駆動にすることで、受光器側だけでの片側配線工事で簡単に施工することができます。 ■動作赤外線ビームセンサーの投・受光器を車路の両側に設置し、車両が赤外線ビームを遮断したことを検知します。センサー2組の検知順をコントローラーで認識し、車両が出場する場合のみ注意喚起を行います。出入口幅15ｍまで対応可能です。

【出入口幅2m以下】屋外上部設置型

立体駐車場などの出入り口に設置されている屋外ゲート上部に車両検知センサを設置して、出庫時に回転灯を動作させることで、敷地外を通行する歩行者へ注意喚起を行うシステムです。方向判別機能搭載で出庫時のみ警報出力を出すことが可能です。リモコン操作で高所設置でも安心で確実な設定が可能です。 ■動作通過検知センサーが車両を検知すると、コントローラに信号を送信→コントローラが設定された出力時間で出庫注意灯へ信号を送信→設定時間が経過すると出庫注意灯が動作を停止（設定時間中にセンサーが再検知すると動作時間が延長）※通過検知センサー（Herkules 2E）を設定するには専用リモコン（オプション）が必要です。

02屋内に設置する

【出入口幅9m以下】屋内高所天井吊り下げ型

建物の出入り口天井付近の垂直面にセンサ―を設置し、出庫時に出庫注意灯を動作させ注意喚起を行うシステムです。天井高2.5～6.5ｍまで、出入口幅9mまで対応可能です。通行車両の誘導をスムーズに行うことで人と車、車と車の接触事故を未然に防ぎます。 ■動作天井に設置したセンサーから照射する赤外線が、床面に反射して戻ってくる光の量を計測。車両が通過することで反射量が変化したことを検知します。方向判別機能により、車両が出場する場合のみ注意喚起を行います。

【出入口幅4m以下】　屋内天井吊り下げ型

センサ単体で一方向の方向判別ができるため、出庫時のみ出庫注意灯を動作させることができます。駐車場出口が狭く赤外線ビームセンサを設置できない現場や、施工・美観等の理由でループコイルセンサを埋設できない現場、また後付け設置にも対応可能です。 ■動作上部から真下を通過する車両に対してマイクロ波を放射し、通過車両による反射量の変化で検知します。方向判別機能により、車両が出場する場合のみ注意喚起を行います。

出庫注意灯・出庫警報システムの導入事例 CASE STUDIES

相模原赤十字病院

事故防止出庫注意灯・出庫警報システム

ご依頼内容既存の出庫注意灯とパトライトの老朽化により交換のご依頼を頂きました。導入システム・製品出庫注意灯ST-02Y 出庫警報システム屋外片側設置型（1車線用） Key point導入のポイントスロープの上方を通過した時に、下方に設置したパトライトが作動し、スロープの下方を通過した時に上方に設置した出庫注意灯が作動します。

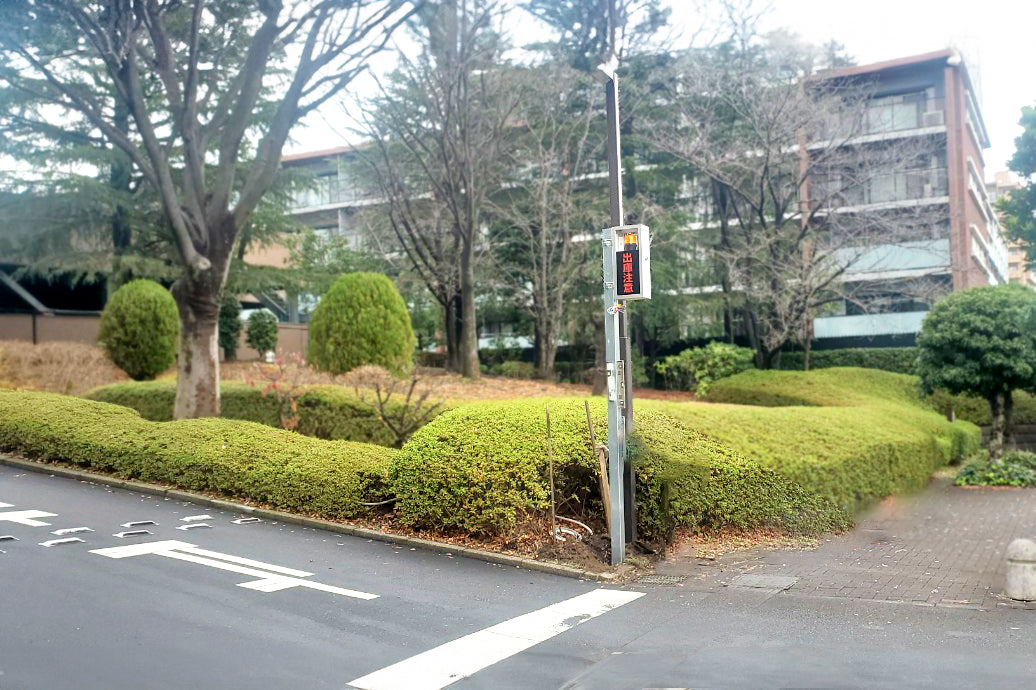

港北ファミールハイツ団地

事故防止出庫注意灯・出庫警報システム

ご依頼内容団地の一般道への出口が坂道となっておりスピードが出やすい状況でした。住宅地でファミリー層が多く住むエリアで、お年寄りや子どもと車両との接触事故の危険性があり、事故防止対策をしたいとのことでご依頼頂きました。導入システム・製品出庫注意灯ST-02T 出庫警報システム屋外片側設置型（2車線用） Key point導入のポイント通行する歩行者や車両に音と光で注意喚起を行い、事故防止対策をしています。また、お年寄りや子供が多く住むエリアのため、躓く、ぶつかるなどの設置機器による怪我にも配慮し、植え込みを一部刈り込んで機器を配置しました。

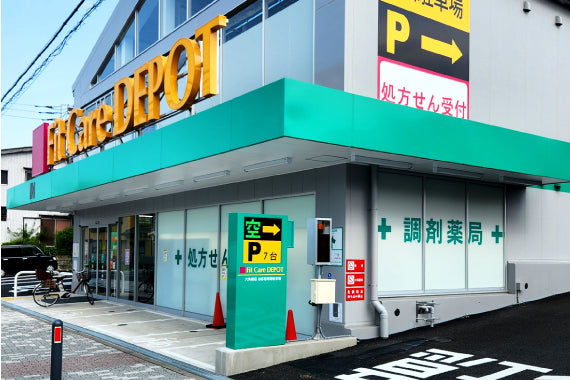

Fit Care DEPOT六角橋店

ワイヤレス満空管理システム事故防止出庫注意灯・出庫警報システム商業施設附帯満空表示灯駐車場システム

ご依頼内容新規店舗併設の駐車場に、満空管理システムと出庫警報システムの導入を行いました。駐車場入口から車室までの距離が長く、道路から駐車場内の空き状況が見えにくくなっています。また、出入口付近は歩行者・自転車が多いこと、店舗が死角となり入出庫の車両が見えにくい状況です。導入システム・製品ワイヤレス満空管理システム出庫注意灯・センサー満空基盤 Key point導入のポイントワイヤレス満空管理システムを採用し駐車場入口に空き状況を表示しています。切削工事なしで取付できる車室センサーを使用した「ワイヤレス満空管理システム」を採用し工期短縮、工事費も削減。出入口付近は歩行者・自転車が多いこと、店舗が死角となり入出庫の車両が見えづらいことから、出庫警報システムを設置し注意喚起を行っています。

ダイレクトパーク横浜元町中華街

出庫注意灯・出庫警報システム大型・立体駐車場（施設附帯）満空表示灯

ご依頼内容入口が2箇所、出口が1箇所の立体(8F)駐車場です。出入口に満空付P看板を設置し、さらに各階の利用状況を一括で確認できるよう、場内入口にはフロアー別の満空情報を表示する自立サインを設置しました。導入システム・製品自立フロア別満空サインフロア用天吊り満空サイン PLUS 900×600(満空）出庫注意灯・高さ制限バー各種パネル Key point導入のポイントフロアー毎に天吊り満空サインを設置し、各階の満空情報を表示しながらドライバーを誘導しています。 -->
