PiCoLo
PiCoLoの特長
使用イメージ
-
総合満空灯として
-

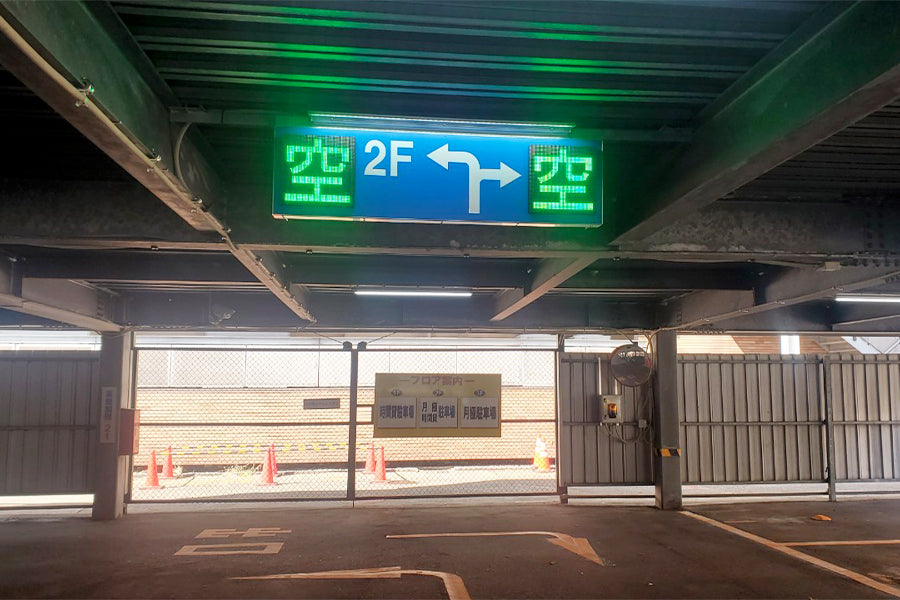

天吊り満空サインとして
-

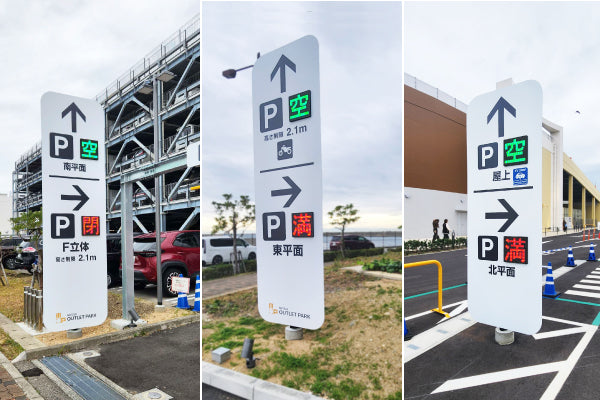

案内看板として
-
突出型満空サインとして
表示サンプル
フルドットのため様々な文字やアイコンを表示できます。
PiCoLo320はドットピッチ4mmのため、より鮮明に表示できます。
※PiCoLoの標準表示パターン(初期設定)では、
「空」「満」「閉」「混」「○」「✕」「無地」「△」の8番組となります。
その他の表示は別途ご相談ください。
配線回路

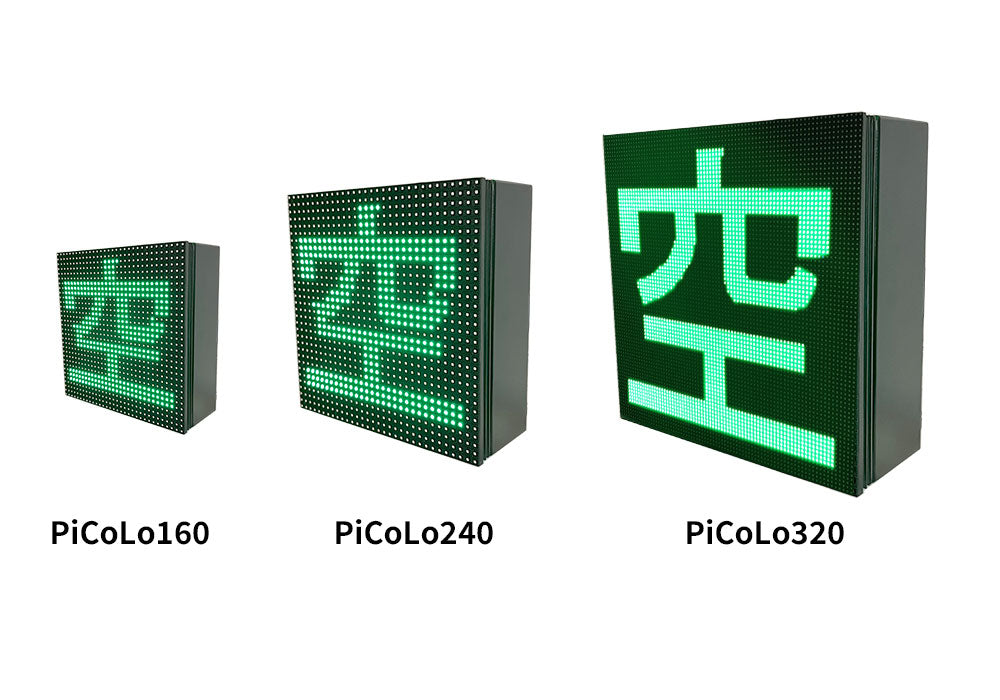

製品詳細
| 製品画像 |  |
 |
 |
|---|---|---|---|
| 品名 | PiCoLo160 | PiCoLo240 | PiCoLo320 |
| 型番 | HG24-P5-3232-S | HG24-P5-4848-S | HX25-P4-8080-S |
| 仕様 | 160角 RGB 片面 単体型モジュール | 240角 RGB 片面 単体型モジュール | 320角 RGB 片面 単体型モジュール | サイズ(mm) | W220×H160×D70 | W300×H240×D70 | W380×H320×D74 |
| 主材 | アルミ 塗装(黒) | アルミ 塗装(黒) | アルミ 塗装(黒) |
| 構造 | 保護等級IP43 | 保護等級IP43 | 保護等級IP65 |
| 質量 | 本体 約1.2kg | 本体 約2kg | 本体 約3.5kg |
| 設置環境 | 屋外・屋内・看板筐体及び壁面 | 屋外・屋内・看板筐体及び壁面 | 屋外・屋内・看板筐体及び壁面 |
| 表示画面 | LED発光 【片面表示】 | LED発光 【片面表示】 | LED発光 【片面表示】 |
| 画面サイズ | W160mm x H160mm | W240mm x H240mm | W320mm x H320mm |
| LEDモジュール | RGB (SMD 3 in 1) | RGB (SMD 3 in 1) | RGB (SMD 3 in 1) |
| ピクセルピッチ | 5mm W32×H32ピクセル | 5mm W48×H48ピクセル | 4mm W80×H80ピクセル |
| 輝度 | 通常 8500 / 減光 1450 Nit(cd/㎡) | 通常 8500 / 減光 1450 Nit(cd/㎡) | 最大 8500 / 減光 1450 Nit(cd/㎡) |
| 最適視認 | 角度： 80° / 距離： 5～30m | 角度： 80° / 距離： 5～30m | 角度： 140° / 距離： 5～30m |
| リフレッシュレート | 1920Hz | 1920Hz | 1920Hz |
| 消費電力 | 8～25W(最大35W) | 8～25W(最大50W) | 11～15W(最大56W) |
| 電源入力 | AC100V 50/60Hz 0.75A | AC100V 50/60Hz 0.75A | AC100V 50/60Hz 0.75A |
| 動作環境 | 温度 -25℃～65℃ 湿度 10%～90% (結露なし) | 温度 -25℃～65℃ 湿度 10%～90% (結露なし) | 温度 -20℃～60℃ 湿度 10%～90% (結露なし) |
| 表示操作 | 無電圧接点(ドライ接点)切替 | 無電圧接点(ドライ接点)切替 | 無電圧接点(ドライ接点)切替 |
PiCoLo使用事例
よくある質問 FAQ
A. 駐車場の空車状況をリアルタイムで表示する、屋外対応のフルドットLED満空表示灯です。立体駐車場の総合満空灯や案内看板への組み込みに使用し、エリア・階層ごとの満空情報を視覚的に案内します。
A. はい。「満」「空」「混」「閉」に加えて、記号・矢印・文字・アイコンなど、フルドットLEDならではの多彩な表示が可能です。LEDサイネージとしても活用できます。
A. 画面サイズと表示解像度が異なります。PiCoLo160は160mm角・32×32ピクセル、PiCoLo240は240mm角・48×48ピクセル、PiCoLo320は320mm角・80x80ピクセルです。より大きく鮮明な表示が必要な場合はPiCoLo240またはPiCoLo320が適しています。視認距離はいずれも5〜30mです。
A. はい。屋外・屋内・看板筐体・壁面への設置に対応しています。PiCoLo160と240は保護等級はIP43、PiCoLo320はIP65のため、一定の防塵・防水性能を備えています。
A. 動作温度は、PiCoLo160と240は-25℃〜65℃、PiCoLo320は-20℃～60℃に対応、湿度はいずれも10%〜90%（結露なし）に対応しており、寒冷地や夏季の高温環境でも安定して使用できます。
A. 無電圧接点（ドライ接点）信号による切り替えに対応しています。最大8番組まで表示パターンを登録可能です。既存の駐車場管理システムとの連携もご検討いただけます。
A. 表示内容は製造時に書き込みを行うため、出荷後の変更はお承りできません。ご発注の際に表示したい内容を事前にご確認・ご指定ください。

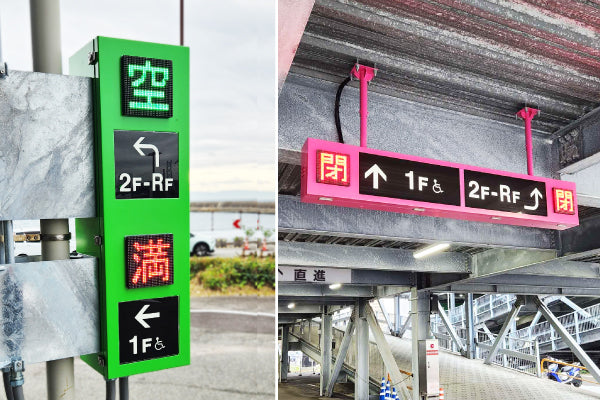

A. 立体駐車場の階層別満空表示、入口の料金案内看板へのエリア別満空表示の組み込み、平面・立体駐車場の分岐点での駐車場別満空表示など、さまざまな用途で導入されています。
A. 通常輝度8,500Nit（cd/㎡）と高輝度設計のため、日中の直射日光下でも視認性を確保できます。また減光モード（1,450Nit）も備えており、夜間や環境に合わせた調整が可能です。
